1、新疆準東換流站
昌吉—古泉±1100千伏特高壓直流輸電線路工程，起于新疆準東（昌吉）換流站，止于安徽宣城（古泉）換流站，途經新疆、甘肅、寧夏、陜西、河南、安徽六省區，線路路徑總長度約3304.7千米。輸送容量1200萬千瓦，電壓為±1100千伏。昌吉換流站作為本輸電工程的換流發電端，也是本次熱像儀檢測的主體。

2、硬件安裝
在該項目中采用了軌道機器人攜帶云臺熱像儀的安裝方式，通過機器人在固定軌道上的移動結合云臺的轉動實現對換流站的主要設備的監測，該方式在實現的設備全面監控的同時減少了熱像儀的安裝數量，節省了工程成本。

3、組網及軟件功能
3.1、組網
通過以太網傳輸，數字信號經過交換機和光端機傳輸至主控室，進行視頻圖像的存儲，并通過顯示器實時顯示。此方式最大的特點就是系統全部數字化，組網方便，后期點位擴展以及系統升級便利；采用光纖傳輸?shù)姆绞竭€可以減少在變電站內部強磁場的影響，保障信號傳輸?shù)姆€(wěn)定性傳輸網絡。

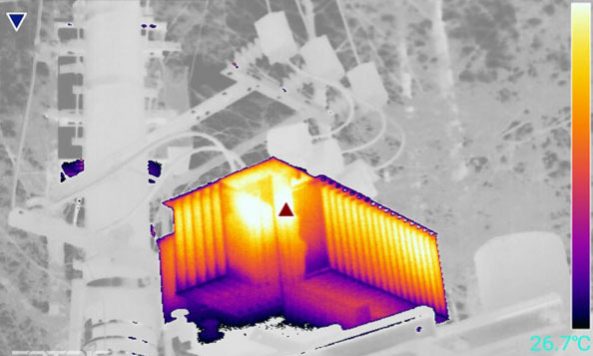

前端的熱像圖通過傳輸網絡直接呈現在主控室的大屏上，同時告警的提示信息也會接到主控室，工作人員在主控室就可以掌握到設備的運轉情況。

3.2、軟件功能

在線預覽、測溫對象、自動巡航、高溫告警……

2、高壓換流站
直流電因其無感抗、容抗，無同步問題等優點而被越來越多的運用于高壓輸電；在一個高壓直流輸電系統中，電能從三相交流電網的一點導出，在換流站轉換成直流，通過架空線或電纜傳送到接受點；直流在另一側換流站轉化成交流后，再進入接收方的交流電網。換流站是高壓直流輸電系統中的重要組成部分。

換流站中的主要設備或設施有：換流閥、換流變壓器、平波電抗器、交流開關設備、交流濾波器及交流無功補償裝置、直流開關設備、直流濾波器、控制與保護裝置、站外接地極以及遠程通信系統等。換流站的正常、穩定的工作，是電力傳輸?shù)姆€(wěn)定性和可靠性的保障；如何保障換流站的正常、穩定工作是相關責任人十分重視的問題。

3、紅外熱像儀
熱像儀是利用紅外探測器和光學成像物鏡接受被測目標的紅外輻射能量分布圖形反映到紅外探測器的光敏元件上，從而獲得紅外熱像圖，這種熱像圖與物體表面的熱分布場相對應。自問世以來，熱像儀就以其非接觸的測溫成像方式、不受可見光影響的測溫成像特點受到多個行業的追捧和喜愛。對于換流站的安全工作保障，熱像儀也能夠充分發揮其特點，解決問題。

換流站設備上電工作后，高壓電流后導致設備存在不同的發熱現象；利用紅外熱像儀能夠對主要設備進行熱監控，當設備出現溫度異常、出現安全隱患后就可以發出報警，讓相關的工作人員能夠及時準確的排查隱患。
