1.1項目概況

回轉窯是指旋轉煅燒窯（俗稱旋窯），可用于對固體物料進行機械、物理或化學處理，具有煅燒質量好和產品質量高等優點，是建材、冶金、化工、環保等許多生產行業中的重要設備。按照其處理物料的不同，可將回轉窯分為水泥回轉窯、冶金化工窯和石灰窯，用于煅燒水泥熟料、鋼鐵廠貧鐵礦磁化焙燒、活性石灰和輕燒白云石焙燒等。

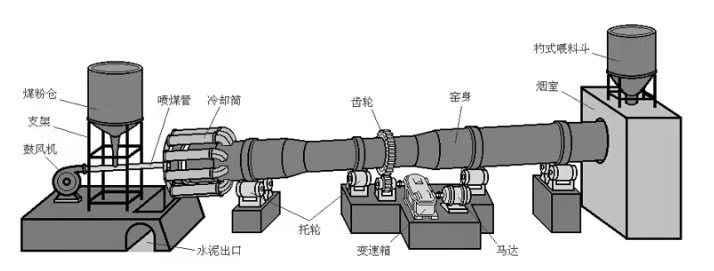

回轉窯是一個有一定斜度的圓筒狀物，斜度為3～3.5%，借助窯的轉動來促進料在回轉窯內攪拌，使料互相混合、接觸進行反應。以水泥回轉窯為例，生料粉從窯尾筒體高端下，料管喂入窯筒體內 ，由于窯筒體的傾斜和緩緩地回轉，使物料產生一個即沿著圓周方向翻滾，又沿著軸向從高溫向低端移動的復合運動，生料在窯內通過分解，燒成等工藝過程，燒成水泥熟料后從窯筒體的底端卸出，進入冷卻機。燃料從窯頭噴入，在窯內進行燃燒，使窯內內部溫度在1200℃以上，局部溫度高達 1300-1400℃。燃燒發出的熱量加熱生料，使生料煅燒成為熟料，在與物料交換過程中形成的熱空氣，由窯進料端進入窯系統，最后由煙囪排入大氣。

在此生產過程中，窯溫的控制直接影響原料質量。其一方面是燃燒設備，原料在其中燃燒產生熱量；同時也是傳熱設備，原料吸收氣體的熱量進行煅燒。另外也是輸送設備，將原料從進料端輸送到出料端。而燃料燃燒、傳熱及原料運動三者間必須合理配合，才能使燃料燃燒所產生的熱量能在原料通過回轉窯（旋窯）的時間內及時傳給原料，已到達高產、優質、低消耗的目的。

回轉窯的筒體由40mm左右的鋼板卷制而成，筒體內鑲砌200mm左右的耐火材料，且與水平線成規定的斜度。由于高溫和承重的關系，筒體會有橢圓形的變形，會對窯內耐火材料產生壓力，隨著轉窯長時間不間斷的運行，內部耐火材料會被侵蝕變薄甚至脫落，或者結圈拉圈，引發安全與生產故障事故。此前，山東一大型水泥生產企業，因為一次回轉窯停窯事故，32個小時維修加上產量損失就合300多萬。而這動輒幾百萬的損失，就是因為回轉窯燒成帶兩塊硅莫磚脫落引起的紅窯造成的?！凹t窯”是因為某個區域窯體溫度過高造成的，處理不及時可能造成窯爐燒穿等大型事故。因此對回轉窯建設一套在線溫度監控系統是穩定現場熱工制度的重要措施，也是優質高產和轉窯平安運轉的關鍵。

1.2項目現狀

回轉窯作為水泥生產過程中的核心設施，窯內燃燒溫度和筒體外壁溫度對產品的質量和生產安全性至關重要。經現場勘測與交流，目前存在的風險如下：

回轉窯內燒成溫度直接影響反應進行得是否徹底、有效。反應溫度過低，熟料質量不好，轉窯被迫減速，單位熱耗增加；
回轉窯燒成溫度過高，易燒壞窯襯材料，影響窯的長期平安運轉；
由于熟料易結塊，極易造成結圈，并在尾部堆積拉圈，影響產品質量，以致需要停窯除焦，影響設備運行可靠性。
內部耐火材料逐漸侵蝕、脫落，鋼板則會直接暴露在高溫環境中，軟化甚至熔蝕，嚴重時威脅生產安全，造成非計劃停窯或事故。
燃料在轉窯內燃燒時，由于回轉窯的結構特點，無法采取直接手段測量內部溫度分布，無法判斷燃燒中心的位置與內部的溫度狀況，會造成燃燒不充分或燃燒過度。

為了保證回轉窯安全高效運行，急需一套行之有效的在線溫度監控系統用于轉窯的窯內窯外區域，以此提升生產流程的安全性及風險預警能力。監控系統應滿足如下幾點要求：

進行非接觸式測溫，對回轉窯窯頭和窯外進行全面、準確的溫度監測，設備運行過程中不影響回轉窯正常工作。
高穩定性與適用性：窯內監控設備可在高溫條件下穩定工作，且測溫范圍覆蓋窯內正常及異常溫度。窯外監控設備可監控整個回轉窯筒體；
風險預警與高溫報警：可對高溫對象實現快速報警；
數據存儲：可全程或報警觸發錄像存儲，并可以對以往的歷史圖像進行查詢和回放；
電源供給在全天候的環境下，保證系統不間斷供電。

1.3系統特點

采用高性能紅外熱像儀完成非接觸式測溫：高爐監控紅外熱像儀，專門針對窯內高溫環境，測溫范圍高達1600℃；單光艙式熱像儀視場角大，覆蓋范圍廣，滿足筒體監測所需；
全天候將采集的全輻射紅外圖像流接入中控室，在實時畫面中查看轉窯各個區域溫度分布以及最高溫、最低溫與平均溫等；
可自定義超溫報警、高溫區間報警、低溫報警、溫度區間報警、溫度區間外報警5種類型報警方式以及微信或短信兩種報警推送方式，告警時給相關負責人發送微信或短信，幫助相關人員及時采取行動；
實時繪制回轉窯溫度變化曲線,顯示外壁溫度橫剖面和縱剖面各位置最高溫變化趨勢圖，為分析轉窯內部結焦或耐火泥脫落位置和狀態提供參考；
回轉窯每轉一周，系統可記錄下窯壁外表面平面展開后的溫度分布，顯示此周不同區域的最高溫度值、最低溫度值；
可在畫面中設定轉窯不同距離標識點，表明區域在轉窯上的實際位置，讓觀測人員更好的辨別溫度異常點；
自動生成區域最高溫溫度變化曲線，指導燃燒中心位置調整；
方便用戶進行管理，可設置不同人員的使用權限；
系統自檢，故障后自動重新連接，支持遠程故障處理，保證系統穩定可靠運行。
1.4總結

綜上所述，回轉窯紅外監控系統通過窯內外配合監測，可解決無法獲知原料燃燒情況、窯內結圈情況和不能及時發現耐火材料減薄脫落等問題。

窯內，可實時獲取內壁溫度分布、原料運動軌跡、結圈分布及耐材情況；窯外，可在窯壁因內部耐火材料侵蝕、脫落，甚至到鋼板軟化、熔蝕之前，發現其早期異常缺陷并進行報警，最大程度避免“紅窯”等狀況。為工人進行回轉窯溫度調整、窯體維修去渣等工作提供科學有效的依據。在最終效果上實現穩定、及時、精準的風險預警功能，以此保障生產工藝流程的安全、健康運行。
