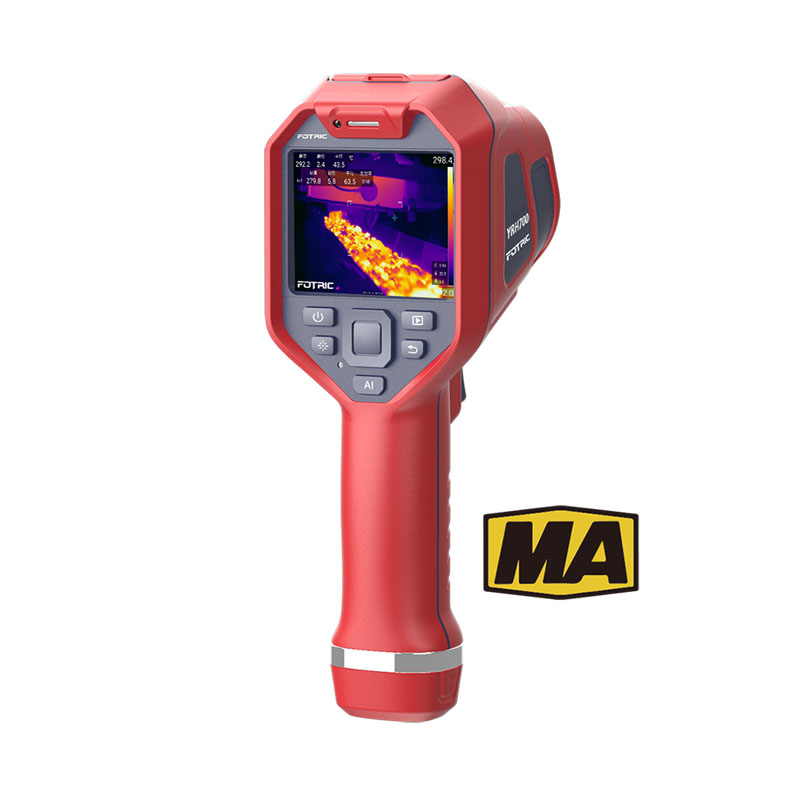

FOTRIC YRH700系列

煤安認證,礦用本質安全型紅外熱像儀,測溫量程-20℃~700℃

分類: 型號:

掃碼分享產品

描述

快問快答

FOTRIC YRH700熱像儀,為什么能用于煤礦井下?

FOTRIC YRH700熱像儀已取得MA煤安認證,將設備內部暴露于潛在爆炸性環境的連接導線和器件,可能產生的電火花或熱效應能量限制在無法引燃周圍爆炸性混合物的水平,完全實現了電氣防爆。

什么是MA煤安認證?

煤安認證是煤礦礦用產品安全標志認證的簡稱。

礦用產品安全標志管理制度是對涉及礦山安全生產及礦工安全健康的產品(包括設備、材料、安全儀器儀表等)所采取強制性管理制度。這一制度最大限度避免了低劣產品進入井下,保障煤礦井下生產安全。

普通熱像儀,為什么不能用于煤礦井下?

普通熱像儀在使用過程中有可能出現電火花、電弧等,它們都具有一定的能量,極易成為點燃礦井瓦斯、煤塵的點火源和熱源。

FOTRIC YRH700熱像儀,是否適用于非煤礦礦山?

是可以的,根據國家礦山安全監察局礦安[2022]123號文件《國家礦山安全監察局關于印發執行安全標志管理的礦用產品目錄的通知》,取得煤礦礦用產品安全標志后可以在非煤地下礦山使用,不需再取得非煤地下礦山礦用產品安全標志。

核心參數

紅外像素

384*288

采用法國Lynred紅外探測器,拍出清晰的紅外熱圖像。

可見光像素

800萬

工業級CCD相機,在嚴苛工業環境,也能提供高清的可見光照片。


測溫范圍

-20~700℃

寬量程紅外測溫,滿足眾多測試場景與需求。

測溫精度

±2或±2%

行業標準測溫精度,實現精確紅外測溫。

環境溫度

-20~50℃

勝任寒冷/炎熱工作環境,保障準確測溫。

廣角鏡頭

49°x37°

廣角鏡頭輕松測量大范圍的溫度。

多種應用場景

1、煤堆、礦井?dāng)嗝骊幦茧[患檢測

2、煤礦各處電氣設備檢測

電動機、變電站、動力電纜、大型液壓泵、電氣開關、接頭、局扇等,檢測異常發熱。

3、煤礦設備檢測

輸煤皮帶軸承、絞車等設備發熱檢測,并下頂板密閉性頂板脫落和采區透水檢查,瞎炮分布確認,采煤機組與液壓支架實時工作狀況。

4、礦井救援

通過探測人體的熱量,幫助救援隊伍在能見度低的環境中找到生還者。還可以檢測火災和設備故障,通過實時溫度變化識別潛在危險,確保救援工作的安全性。

礦用本安熱像儀-可靠、小巧

IP54

防水防塵,從容面對復雜工作環境

50000組圖片

標配32GTF存儲卡,存儲大于50000組熱像和可見光圖片

2米防摔

如此小巧也能達到防摔的堅固設計

8小時續航

單塊電池達4小時續航,標配兩塊電池,滿足一天續航

OTA升級

支持TF卡離線升級或者OTA在線空中升級,加快軟件更新迭代

數據傳輸

支持Type-C、WiFi、HDMI、藍牙、蜂窩網絡、TF卡、WiFi-FTP傳輸數據



243*95*142mm

小巧外形,輕松放置于工具箱包內

730g

含電池僅重730g,與1臺iPadPro相當

礦用本安熱像儀-專業、好用

強大的本機分析能力

本機最高支持12點,6線,12區域,分區測溫,分區設置發射率,避免重復拍攝檢測,大幅提高現場診斷效率。

四種圖像模式

熱像、可見光、畫中畫和T-DEF?四種圖像模式,幫助用戶快速定位場景中的故障位置。

IREdge?圖像

FOTRIC自有技術,可以大幅增強復雜場景中目標對象的細節效果。

復合調色板

能夠在實時熱像畫面中,通過觸控的方式呈現目標區域的彩色熱成像,其他區域則以黑自熱成像顯示。

專業熱像分析軟件

對熱像文件進行二次分析,在熱像圖或全輻射熱像視頻上增加、刪除、重新命名、移動測量工具,并調整其大小。
? 對熱像文件的測溫參數進行修改,包括分區發射率、反射溫度、大氣溫度、相對濕度等。
? 熱像文件支持直方圖、三維圖、線溫分布圖顯示。
? 編輯個性化的檢測報告模板,批量處理熱像文件,批量生成word 版熱像檢測報告。

參數詳情

基本參數
紅外分辨率 384*288
超像素(SR) 增強至768*576
探測器類型 非制冷型紅外焦平面探測器
熱靈敏度(NETD) <40mK@30℃
像元間距 17μm
響應波段 8~14μm
圖像幀頻 30Hz
視場角(FOV) 49°*37°
空間分辨率(IFOV) 2.23mrad
最小成像距離 0.4m
焦距 8mm
對焦方式 免調焦
測量分析
測溫范圍 -20~700℃
測溫量程 -20~120℃,0~700℃,智能量程
測溫精度 ±2℃或2%,取大值
測溫點 12
測溫線 6
測溫框 12
全局測溫修正 支持發射率、環境溫度、反射溫度、相對濕度、目標距離、紅外窗口(溫度和透過率)測溫參數修正
本機分析 設備可直接分析熱像圖和全輻射視頻
分析軟件 AnalyzIR專業熱像分析軟件
圖像顯示
顯示屏 3.5吋,640*480像素,采用大猩猩防爆蓋板的IPS LCD觸摸顯示屏
圖像模式 紅外圖像、可見光測溫(T-DEF?)、畫中畫、可見光
可見光測溫(T-DEF) 可見光測溫,可調節紅外圖像透明度0%~100%
畫中畫 在可見光圖像上疊加可移動位置、可調節尺寸的紅外圖像
調色板 支持8種調色板:
鐵紅(Iron)、灰白(Grey)、彩虹(Rainbow)、灰紅(GreyRed)、春雨(Rain)、熾熱(GlowBow)、醫學(Medical)、棱鏡(Prism)
支持調色板實時預覽切換
反轉調色板 支持調色板反轉
溫寬模式 支持自動調整溫寬范圍
支持手動調整溫寬范圍(最小2℃)
支持觸控調整溫寬范圍(最小2℃)
顏色報警 支持溫度之上、溫度之下和溫度之間顏色報警
圖像疊加信息 顯示全局最高溫、最低溫,測溫區域最高溫、最低溫、平均溫、發射率,測溫參數,鏡頭信息,以及時間信息
高低溫跟蹤 特殊標記自動跟蹤測溫區域內最高溫點和最低溫點
圖像細節增強(IREdge) 支持IREdge紅外圖像輪廓增強
高溫差均衡成像(T-TWB) 優化大動態范圍的畫面顯示,展示更多細節
數碼變焦 1~6倍連續變焦
拍攝功能
數碼相機 800萬像素,工業級數碼相機
存儲卡 TF卡,支持熱插拔,最大支持1TB
定時拍攝 設定2秒~1小時的時間間隔,在紅外圖像、可見光測溫(T-DEF?)、畫中畫模式下,定時保存對應模式的圖像
圖片格式 jpg(熱像圖)、jpg(可見光圖)
視頻格式 irs或irsx(全輻射視頻)、mp4
掃碼功能 可以掃描二維碼和條形碼作為文本備注和標簽
語音備注 錄制最長120秒的語音,保存至熱像圖和全輻射視頻中
文本備注 通過軟鍵盤輸入文本,保存至熱像圖和全輻射視頻中
標簽 通過軟鍵盤輸入文本,保存至熱像圖和全輻射視頻中,之后可在圖庫中通過標簽進行篩選
收藏 點擊收藏按鈕,將收藏狀態保存至熱像圖和全輻射視頻中,同時在圖庫預覽畫面中突出顯示,之后可在圖庫中通過收藏狀態進行篩選
全輻射視頻錄制 在紅外圖像模式下,支持可供分析的全輻射視頻錄制
MP4視頻錄制 支持各種圖像模式下的mp4視頻錄制
本機圖庫 支持查看、編輯、刪除已經拍攝的圖片和視頻文件
WiFi連接 支持2.4GHz與5GH頻段,支持802.11a/b/g/n/ac
藍牙連接 BT4.2 LE,可連接至藍牙耳機
USB接口 USB Type-C類型,符合USB 3.0/2.0規范
HDMI接口 Micro HDMI類型,符合HDMI 1.4規范,支持以60Hz傳輸1080P圖像視頻
FTP快傳 通過WiFi網絡或設備自身WiFi熱點連接本機,然后通過FTP訪問本機內數據
PC全輻射視頻流 通過AnalyzIR實時分析全輻射視頻流
遠程顯示查看 通過USB Type-C接口連接AnalyzIR查看全輻射視頻流,通過HDMI高清接口連接到顯示屏或投影儀
桌面端控制 支持Windows系統中安裝AnalyzIR,可以連接設備進行實時數據分析,并對拍攝和錄制的數據進行查看和分析
移動端控制 支持安卓系統中安裝EasyIR,可以預覽設備投屏,同步設備數據,并對同步后的數據進行查看、瀏覽、分享和分析
網頁端控制 通過手機、電腦、平板等設備自帶的瀏覽器進行遠程操作控制,獲取、分析、分享本機數據
軟件和固件升級 支持OTA遠程升級和TF卡本地升級
激光器 激光指示:等級:2級,波長:635nm,功率:<1mW
LED照明燈 支持手電筒照明和閃光燈模式
云熱像 支持NaviTiR
電池類型 3.6V,2800mAh可充電鋰電池,可現場更換
電池工作時間 連續工作時間≥2小時
(實際使用時間取決于當時的環境和使用情況)
充電方式 支持充電器座充,不支持直充
充電時間 支持充電器座充,不支持直充
節能管理 自動關機、手動息屏
可靠性和認證
安全標準 GB 4793.1/EN 61010-1
電磁兼容性 GB/T 18268.1/EN IEC 61326-1
防爆等級 Ex ib Ⅰ Mb
防護等級 IP54(GB/T 4208/IEC 60529)
抗跌落 設計為2m抗跌落
抗沖擊 25g(GB/T 2423.5/IEC 60068-2-27)
振動 2g(GB/T 2423.10/IEC 60068-2-6)
RoHS指令 符合
物理參數
工作溫度 -20~50℃
存儲溫度 -40~70℃,不帶電池
相對濕度 <95%RH
尺寸 243mm*95mm*152mm
重量 800g
電池重量 160g
外殼材質 硬膠:PC+ABS,軟膠:TPE,鎂合金
安裝方式 支持UNC 1/4-20接口連接三腳架
產品標配
標準配置 紅外熱像儀主機、可充電鋰電池*2、座充、電源適配器、USB Type-C 至 USB接口線纜、Micro HDMI接口至HDMI接口線纜、32G TF卡、TF卡讀卡器、掛繩、資料袋(裝箱單、標定證書、快速入門指南)、三腳架螺母、便攜軟包、內襯、內包裝盒、外包裝箱
