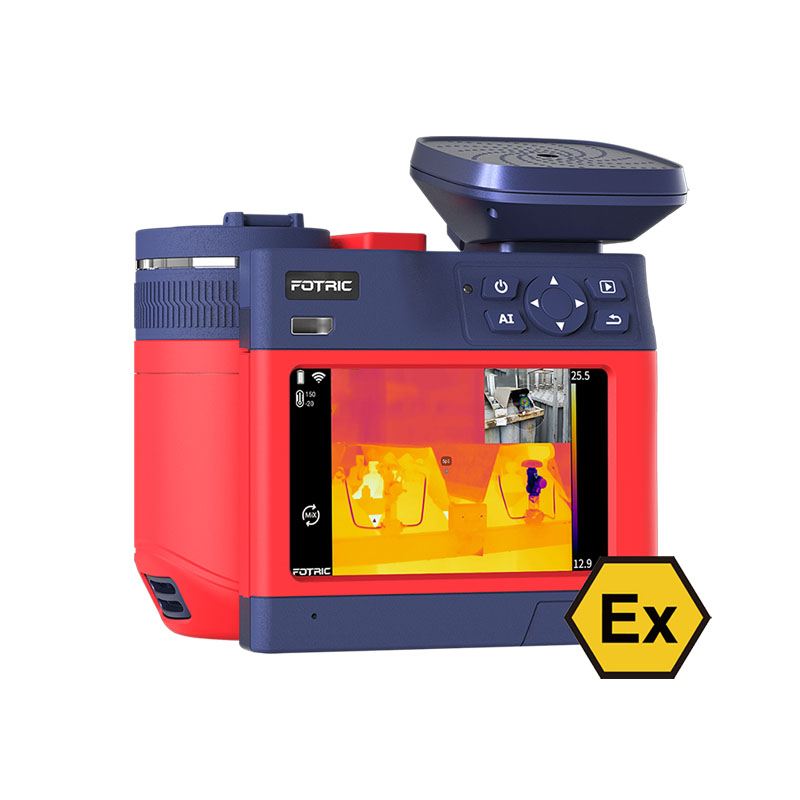

FOTRIC 860MiX-Ex系列
熱像和聲像都很專業的二合一產品。它同時具備專業熱像儀和專業聲像儀的能力,可以輕松做到精準測溫、高清成像,又能快速準確地完成泄漏評估和局放診斷。
掃碼分享產品
參數詳情
熱像基本參數 | |
---|---|
紅外分辨率 | 384*288 |
超像素(SR) | 增強至768*576 |
探測器類型 | 非制冷型紅外焦平面探測器 |
熱靈敏度(NETD) | <40mK@30℃ |
像元間距 | 17μm |
響應波段 | 8~14μm |
圖像幀頻 | 30Hz |
視場角(FOV) | 25°*19° |
空間分辨率(IFOV) | 1.14mrad |
最小成像距離 | 0.1m |
焦距 | 15mm |
對焦方式 | 自動對焦、手動對焦 |
鏡頭識別 | 自動識別 |
選配鏡頭 | 長焦、超長焦、廣角、雙視場等鏡頭(鏡頭細節請咨詢FOTRIC工程師) |
聲像基本參數 | |
麥克風通道 | 162個MEMS數字麥克風 |
聲像圖視場角(FOV) | 66°*52° |
測量聲壓范圍 | 10kHz:6~120dB SPL 15kHz:-3~120dB SPL 20kHz:-7~120dB SPL 25kHz:-13~120dB SPL 30kHz:-4~120dB SPL 35kHz:8~120dB SPL 40kHz:2~120dB SPL 45kHz:-2~120dB SPL 50kHz:-5~120dB SPL 55kHz:-2~120dB SPL 60kHz:3~120dB SPL 65kHz:2~120dB SPL 70kHz:8~120dB SPL 75kHz:7~120dB SPL |
聲音采樣率 | 200kHz |
聲學刷新率 | 25Hz |
工作距離 | 0.3~100m |
熱像測量分析 | |
測溫范圍 | -20~700℃ |
測溫量程 | -20~120℃,0~700℃,智能量程 |
測溫精度 | ±2℃或2%,取大值 |
測溫點 | 15 |
測溫線 | 12 |
測溫框 | 15 |
線溫分布 | 支持線溫度分布圖查看 |
全局測溫修正 | 支持發射率、環境溫度、反射溫度、相對濕度、目標距離、紅外窗口(溫度和透過率)測溫參數修正 |
本機分析 | 設備可直接分析熱像圖和全輻射視頻 |
分析軟件 | AnalyzIR專業熱像聲像分析軟件 |
聲像測量分析 | |
定位頻率范圍 | 2~100kHz |
測量點 | 2 |
測量框 | 2 |
檢測模式 | 泄漏模式:本機顯示泄漏等級 局放模式:本機顯示PRPD圖,適配不同交流頻率(50/60Hz) |
聲像聚焦 | 屏蔽周圍區域,僅關注聚焦區域的聲像 |
圖像顯示 | |
顯示屏 | 5吋,1280*720像素,采用大猩猩防爆蓋板的IPS LCD觸摸顯示屏 |
熱像圖像顯示 | |
MiX模式 | 熱像圖像與聲像圖像同時顯示 |
圖像模式 | 紅外圖像、可見光測溫(T-DEF?)、畫中畫、可見光 可見光測溫(T-DEF?)模式、畫中畫模式在鏡頭被識別為可配準鏡頭時有效 |
調色板 | 支持16種調色板: 鐵紅(Iron)、灰白(Grey)、10段鐵紅(Iron10)、彩虹(Rainbow)、10段灰白(Grey10)、灰紅(GreyRed)、灰中調(MidGrey)、暗黃(Yellow)、春雨(Rain)、10段春雨(Rain10)、海藍(Blue)、熾熱(GlowBow)、醫學(Medical)、綠中調(MidGreen)、棱鏡(Prism)、10段醫學(Medical10) 支持調色板實時預覽切換 |
顏色報警 | 支持溫度之上、溫度之下和溫度之間顏色報警 |
圖像疊加信息 | 顯示全局最高溫、最低溫,測溫區域最高溫、最低溫、平均溫、發射率,測溫參數,鏡頭信息,以及時間信息 |
數碼變焦 | 1~12倍連續變焦 |
聲像圖像顯示 | |
聲源模式 | 單聲源,多聲源,全息 |
調色板 | 支持3種調色板: 紅藍(Red-Blue)、鐵紅(Iron)、灰白(Grey) 支持調節透明度 |
黑白背景 | 顯示為黑白灰度的可見光圖像 |
數碼變焦 | 1~10倍連續變焦 |
拍攝功能 | |
數碼相機 | 熱像:500萬像素,工業級數碼相機 聲像:1300萬像素,工業級數碼相機 |
存儲卡 | SD卡,支持熱插拔,最大支持1TB |
圖片格式 | jpg(熱像圖)、jpg(聲像圖)、jpg(可見光圖) |
視頻格式 | irs或irsx(全輻射視頻)、mp4 |
掃碼功能 | 可以掃描二維碼和條形碼作為文本備注和標簽 |
圖片備注 | 語音、文本、標簽、收藏 |
本機圖庫 | 支持查看、編輯、刪除已經拍攝的圖片和視頻文件 |
數據連接 | |
蜂窩數據 | 支持全制式4G蜂窩網絡 |
WiFi連接 | 支持2.4GHz與5GH頻段,支持802.11a/b/g/n/ac |
藍牙連接 | BT4.2 LE,可連接至藍牙耳機 |
USB接口 | USB Type-C類型,符合USB 3.0/2.0規范 |
HDMI接口 | Micro HDMI類型,符合HDMI 1.4規范,支持以60Hz傳輸1080P圖像視頻 |
FTP快傳 | 通過WiFi網絡或設備自身WiFi熱點連接本機,然后通過FTP訪問本機內數據 |
輔助功能 | |
軟件和固件升級 | 支持OTA遠程升級和U盤本地升級 |
智能對焦系統(TurboFocus) | 支持對比度對焦、激光對焦、連續對焦、觸控對焦的智能對焦系統 |
激光器 | 激光指示:等級:2級,波長:635nm,功率:<1mW 激光測距:0.1m-50m,精度:d*0.01%±2mm |
區域特征測量 | 支持對測溫線長度測量,支持對測溫框矩形和圓面積測量 |
耳機 | 通過藍牙耳機實時監聽聲學傳感器傳入的聲音信號 |
指南針 | 支持360°方位,圖像疊加信息中可以顯示方位信息,方位信息可以保存至熱像圖、聲像圖、全輻射視頻和全息聲像視頻中 |
LED照明燈 | 支持手電筒照明和閃光燈模式 |
智能助手(HawkAI) | 語音命令、語音轉文字、文本識別 |
電源系統 | |
電池類型 | 3.6V,9900mAh可充電鋰電池,可現場更換 |
電池工作時間 | 連續工作時間≥4小時 (實際使用時間取決于當時的環境和使用情況) |
充電方式 | 支持充電器座充,支持DC 12V直充,支持關機USB直充 |
充電時間 | 3小時充至90%電量 |
節能管理 | 自動關機、手動息屏 |
外部供電 | 支持使用DC 12V給本機供電 |
可靠性和認證 | |
安全標準 | GB 4793.1/EN 61010-1 |
電磁兼容性 | GB/T 18268.1/EN IEC 61326-1 |
防護等級 | IP54(GB/T 4208/IEC 60529) |
抗沖擊 | 25g(GB/T 2423.5/IEC 60068-2-27) |
抗振動 | 2g(GB/T 2423.10/IEC 60068-2-6) |
RoHS指令 | 符合 |
防爆等級 | Ex ib IIC T4 Gb |
物理參數 | |
工作溫度 | -20~50℃ |
存儲溫度 | -40~70℃,不帶電池 |
相對濕度 | <95%RH |
尺寸 | 190mm*181mm*99mm |
重量 | 1.6kg(不含鏡頭) |
電池重量 | 210g |
外殼材質 | 硬膠:PC+ABS,軟膠:TPE,鎂合金,鋁合金 |
安裝方式 | 支持UNC 1/4-20接口連接三腳架 |
保修和維護 | |
保修期 | 整機2年 |
建議的校準周期 | 熱像:2年,聲像:1年 |
產品標配 | |
標準配置 | 聲熱成像儀主機及鏡頭、可充電鋰電池*3、座充、電源適配器、USB Type-C 至 USB接口線纜、Micro HDMI接口至HDMI接口線纜、128G SD卡、SD卡讀卡器、頸帶、附件袋(手腕帶)、資料袋(裝箱單、標定證書、快速入門指南)、內襯、硬質便攜箱、外包裝箱 |
