描述

FLIR Si124-LD Plus 是一款簡單易用的工業聲波成像儀，可用于定位和量化壓縮空氣系統中的高壓泄漏問題。這款產品重量輕、可單手操作，可幫助專業維護、制造和工程專業人員發現空氣泄漏問題，其檢測速度比傳統方法快 10 倍。Si124-LD Plus 內置了124 枚麥克風，即使在嘈雜的工業環境中也能直觀地呈現超聲波信息，生成精確的聲學圖像。聲像實時疊加在可見光數碼圖像上，使用戶可以準確地查明異常聲音來源。利用Si124-LD Plus 配備的插件，用戶可將聲像導入 FLIR Thermal Studio 套件，進行離線編輯、分析并創建高級報告。也可以使用 FLIR Acoustic Camera Viewer 的云服務進行現場分析和報告。利用 FLIR Si124-LD Plus 開展維護工作，可以幫助客戶提高檢修效率，節省安裝和運維費用。

其他相關型號：Si124-PD 用于局部放電檢測，Si124 則既可用于局部放電檢測，也可用于壓縮空氣泄漏檢測。

了解 Si124-LD Plus 的不同之處

自動過濾

您必須手動為其他大多數聲像儀選擇頻率范圍。自動過濾功能可根據不同環境自動選擇合適的設置并自動過濾干擾，從而簡化操作并有效發現泄漏。

自動測距

為獲得更準確的泄漏尺寸估值，必須計算出距泄漏的大致距離。自動測距功能*可以自動檢測泄漏與聲像儀之間的距離，從而提高精度并減少手動輸入流程。

*自動測距功能可檢測長達 5 米（4876.80 毫米）的距離

連續自動校正

提高泄漏檢測性能，以發現從 0.016 升/分到 0.004 升/分的輕微漏氣。

成為Thermal Studio專家

通過紅外培訓中心的在線培訓，學習使用FLIR Thermal Studio Suite軟件編輯圖像、分析圖像并生成自定義報告。該虛擬課程涵蓋需要了解的所有內容，包括：

如何調整圖像參數并優化熱對比度
如何為圖像處理創建批處理功能
如何設計新的報告模板

技術參數

聲學測量: 124 個低噪聲 MEMS 麥克風，實現聲音的實時可視化

距離: 0.3 m 至 130 m

泄漏速率: 在典型的工業環境中：
? 3 bar 壓力下，距離 3 m（10 英尺）外：>0.011 l/min?3 bar 壓力下，距離 10 m（33 英尺）外：>0.024 l/min 安靜環境下的絕對最低檢測值：1.2 bar 壓力下，距離 1 m（3.0 英尺）外：>0.004 l/min

成像與光學

熱像儀軟件升級: 通過 Wi-Fi 自動進行

視頻圖像分辨率: 800 × 480

視頻幀頻: 25 FPS

數碼相機鏡頭視場角（FOV）: 62° × 49°

數字變焦: 2 倍數字變焦

測量與分析

帶寬: 2 kHz 至 65 kHz，范圍可調

距離: 0.3 m 至 130 m

聲學測量: 124 個低噪聲 MEMS 麥克風，實現聲音的實時可視化

泄漏速率: 在典型的工業環境中：
? 3 bar 壓力下，距離 3 m（10 英尺）外：>0.011 l/min?3 bar 壓力下，距離 10 m（33 英尺）外：>0.024 l/min 安靜環境下的絕對最低檢測值：1.2 bar 壓力下，距離 1 m（3.0 英尺）外：>0.004 l/min

用戶界面

開機指示燈: LED（紅色）

輸入設備: 電阻式觸摸屏

顯示屏: 尺寸：5 英寸 800 × 480

語言: 捷克語、丹麥語、荷蘭語、英語、愛沙尼亞語、芬蘭語、法語、德語、希臘語、匈牙利語、意大利語、印尼語、日語、韓語、挪威語、波蘭語、葡萄牙語、俄語、簡體中文、西班牙語、瑞典語、泰語、繁體中文、土耳其語、越南語

電源

電池

鋰離子可充電電池組 (RRC 2040)：10.8 VDC，3.35 Ah，36.2 Wh

使用時間：可達 2.5 小時（取決于環境狀況）

充電時間：約 2 小時

最大輸出：12.6 VDC 4A

電池充電器: 輸入：直流 19-26 V，2.8 A，最大輸出：直流 17.4 V，4.8 A

電池重量: 0.17 kg

電源輸入: 標稱輸入電壓 12 VDC，最大輸入：15 VDC 2.5 A

內置電池: 鋰離子 6 Wh

環境與認證

保修: http://www.flir.cn/warranty/

存儲溫度范圍: -20°C 至 70°C

防護等級: IP51

工作溫度范圍: -10°C 至 50°C

相對濕度: 推薦 0 至 90%

常規

電池尺寸: 85 × 59 × 22 mm

配件

軟件: FLIR Acoustic Camera Viewer（基于網絡的免費分析和簡單聲學報告），FLIR Thermal Studio Suite（離線桌面軟件，帶有高級功能，包括在同一頁面上提供熱成像和聲像）

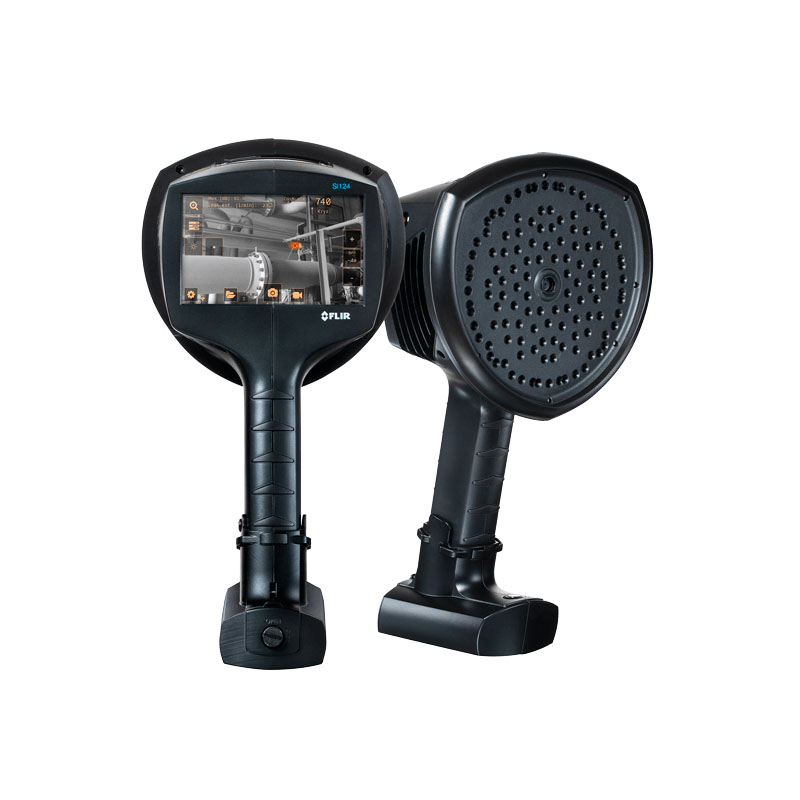

FLIR Si124-LD Plus
