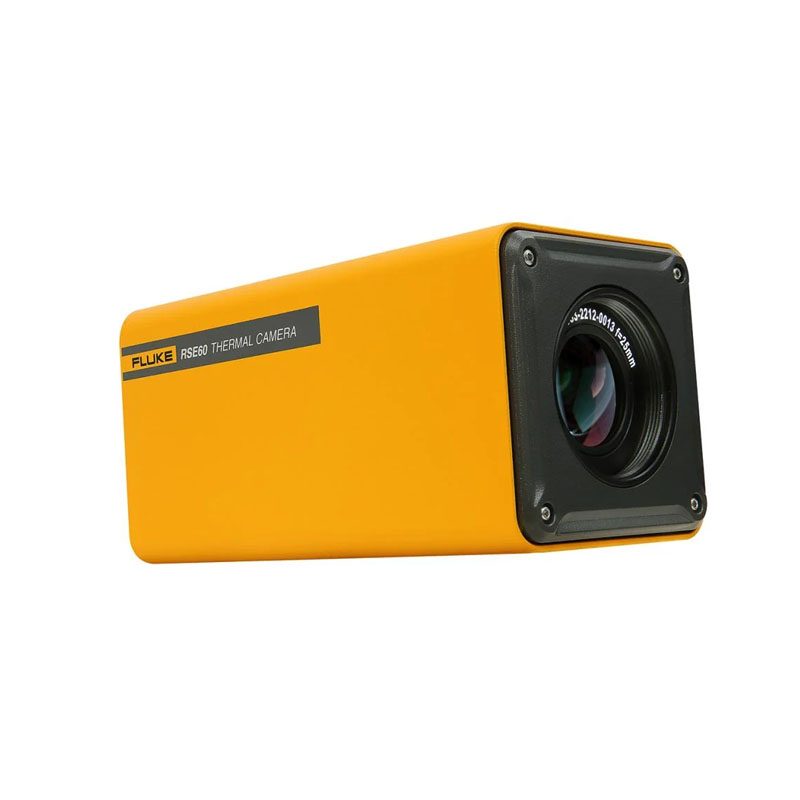

Fluke RSE30/60 在線紅外熱像儀

Fluke RSE30/60 在線紅外熱像儀

通過RS-485串口實現控制信號輸出，以及系統接入，完成組網，應對更多管制管理需求

掃碼分享產品

描述

主要特性

  • 分辨率640×480（RSE60）/ 384×288（RSE30），擺脫朦朧，看清輪廓
  • 自動對焦系統，鎖定測試目標，調試省時省力
  • 30Hz幀頻，1.8Mb帶寬視頻輸出，流暢觀測體驗，緊握細節變化
  • 最大-20℃~2000℃測溫量程（RSE30H/60H），覆蓋不同應用領域
  • 通過RS-485串口實現控制信號輸出，以及系統接入，完成組網，應對更多管制管理需求
  • 鐵紅、黑白、彩虹等10種調色板，對比更多測試效果
  • 標準、廣角、長焦三種鏡頭支持額外選擇，滿足研發、質檢、監測需求
  • SmartView IR電腦軟件，搭配SDK實現更多工業視覺測試功能
  • 更多選配拓展功能/硬件，可詢問福祿克當?shù)胤?wù)人員

產品規格

RSE30 RSE60 RSE30H RSE60H
紅外分辨率 384*288 640*480 384*288 640*480
探測器類型 焦平面陣列FPA，非制冷微熱量
熱靈敏度（NETD） ＜50mk < 30mk ＜50mk ＜30mk
像元間距 17μm
響應波段 7.5μm-14μm
視場角(FOV) 25°x18.7° 25°x18.7° 25°x18.7° 25°x18.7°
空間分辨率(IFOV) 1.13mrad 0.68mrad 1.13mrad 0.67mrad
最小成像距離 0.3m 0.3m 0.5m 0.5m
鏡頭焦距 15mm 25mm 15mm 25.3mm
對焦方式 自動 自動 自動 自動
測溫范圍 -20℃-650℃ -20℃-650℃ -20℃-2000℃ -20℃-2000℃
測溫量程 -20℃-150℃
0℃-650℃		 -20℃-150℃
0℃-650℃		 -20℃-150℃
0℃-650℃
300℃-2000℃		 -20℃-150℃
0℃-650℃
300℃-2000℃
測溫精度 15℃~35℃下，±2℃或讀數的±2%，取大值
全局測溫修正 發射率(0.01-1.00)、反射溫度（背景溫度）、透射率、大氣溫度、相對濕度、目標距離
區域測溫修正 區域發射率(0.01-1.00)
分析軟件 SmartView IR
調色板 鐵紅、黑白、彩虹等10種調色板，可反轉調色板
圖像處理 非均勻性校正，智能增益控制
圖像鏡像 左右，上下，中心
視頻流壓縮標準 H.264
視頻流 主碼流
像素：384*288
頻率：30Hz
帶寬：1.8Mb
子碼流
像素：384*288
頻率：30Hz
帶寬：100Kb		 主碼流
像素：640*480
頻率：30Hz
帶寬：2.5Mb
子碼流
像素：320*240
頻率：30Hz
帶寬：100Kb		 主碼流
像素：384*288
頻率：30Hz
帶寬：1.8Mb
子碼流
像素：384*288
頻率：30Hz
帶寬：100Kb		 主碼流
像素：640*480
頻率：30Hz
帶寬：2.5Mb
子碼流
像素：320*240
頻率：30Hz
帶寬：100Kb
全輻射流 支持30Hz的全輻射流 支持25Hz的全輻射流 支持30Hz的全輻射流 支持25Hz的全輻射流
云臺控制 支持Pelco-D協議
測溫區域 支持5個測溫點，10個測溫線，10個測溫區域，支持Modbus輸出(該Modbus輸出功能與云臺控制功能互斥)
以太網類型 10M/100M/1000M自適應
網絡協議 IPv4，UDP，TCP，RTSP，RTCP，RTP
并發訪問 主碼流、子碼流10路，全輻射1路
接入標準 ONVIF
電源接口 接線端子，帶固定螺絲孔
網絡接口 RJ45，帶固定螺絲孔，帶狀態指示燈
報警輸入/輸出 1路繼電器輸出：負載能力：24V，1.5A
1路光耦輸出：輸出能力：3.3-24V，最大輸出電流35mA
1路光耦輸入：輸入能力：3.3-24V，輸入電流5mA-15mA
串口 1路RS-485
供電方式 12V~24V DC，PoE
典型功耗 3W 4W 3W 4W
安全標準 IEC 61010-1: Pollution Degree 2
電磁兼容性 IEC 61326-1: Industrial Electromagnetic Environment;
CISPR 11: Group 1, Class A
防護等級 IEC 60529: IP40
抗沖擊 IEC 60068-2-27: 25g, 11ms
抗振動 IEC 60068-2-6: 2g
符合CE指令 Directive 2011/65/EU and amendment (EU) 2015/863
Directive 2014/30/EU EMC
工作溫度 -10℃-50℃
存儲溫度 -40℃-70℃
相對濕度 ＜90%
尺寸 142.25mm*71mm*70mm
(標準鏡頭，不含底座）		 157.25mm*80mm*79mm
(標準鏡頭，不含底座）		 164.6mm*80mm*79mm
(標準鏡頭，不含底座）
重量 706g(標準鏡頭) 718g(標準鏡頭) 713g(標準鏡頭) 993g(標準鏡頭)
外殼材質 外殼材料：鋁合金
安裝方式 三腳架安裝：2個 1/4-UNC-20標準三腳架安裝孔
支持底部和頂部安裝
型號 可選鏡頭
鏡頭名稱
鏡頭參數
標準鏡頭 廣角鏡頭 長焦鏡頭
RSE30 視場角(FOV) 25°x18.7° 50°x37.5° 12°x8.9°
空間分辨率(IFOV) 1.13mrad 2.07mrad 0.57mrad
最小成像距離 0.3m 0.3m 1m
鏡頭焦距 15mm 8.2mm 30mm
RSE60 視場角(FOV) 25°x18.7° 50°x37.5° 12°x8.9°
空間分辨率(IFOV) 0.68mrad 1.31mrad 0.34mrad
最小成像距離 0.3m 0.3m 1m
鏡頭焦距 25mm 13mm 50mm
RSE30H 視場角(FOV) 25°x18.7° 50°x37.5° 12°x8.9°
空間分辨率(IFOV) 1.13mrad 2.32mrad 0.53mrad
最小成像距離 0.5m 0.5m 1.5m
鏡頭焦距 15mm 7.34mm 32.2mm
RSE60H 視場角(FOV) 25°x18.7° 50°x37.5° 12°x8.9°
空間分辨率(IFOV) 0.67mrad 1.39mrad 0.32mrad
最小成像距離 0.5m 0.7m 5m
鏡頭焦距 25.3mm 12.2mm 53.9mm
